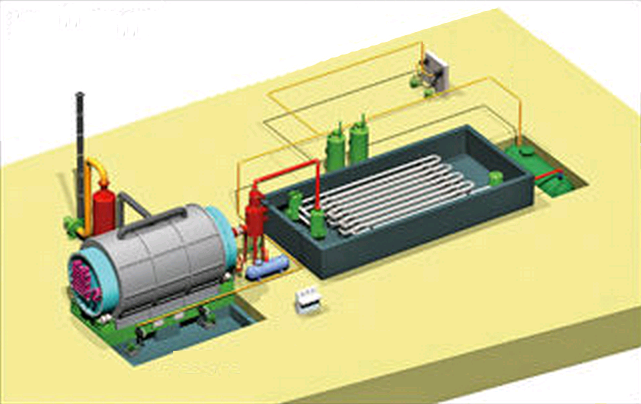

Пиролизная установка с трубчатым теплообменником затопленным в бассейне.

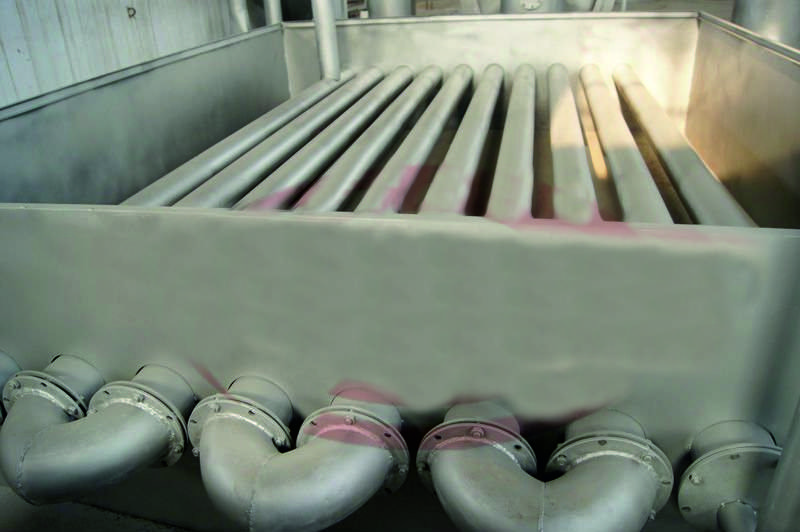

Сварка бассейна


Самая дешевая комплектация установки.  Данная схема предпочтительна при ограничении цеха по высоте и для монтажа под навесом при наружных температурах до - 5 -10 градусов. Сервисное обслуживание. 1 раз в 3 месяца требуется очистка внутренних поверхностей труб затопленного трубчатого теплообменника. Требуется приямок под топливный бак, так как он должен располагаться ниже уровня теплообменника. Для облегчения чистки теплообменников возможен компановка бассейна с вваренными в него трубами, это облегчает чистку  теплообменников. Этот вариант повышает объем сварочных работ при монтаже, но удобен при эксплуатации. На данной схеме нет мокрой градирни установленной над бассейном. Но в комплектацию установки и цену градирня включена. Система с возможностью использования тепла установки для отопления цеха для этой установки не предусмотрена.

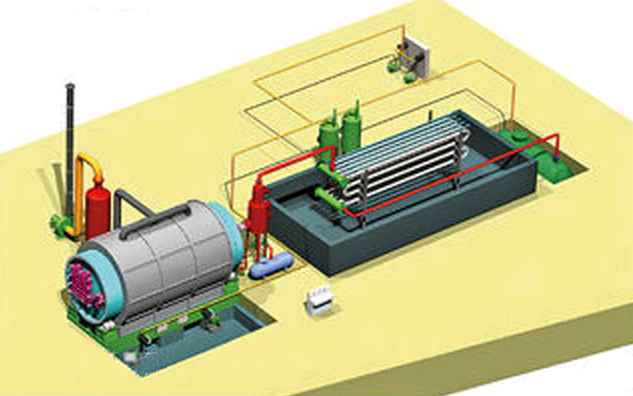

Пиролизная установка с орошаемым трубчатым теплообменником расположенным над бассейном.

Средняя ценовая категория комплектации установки, немного дороже варианта 1.Требуется бассейн размером 3х8х1,2 метра. Для адаптированного к холодным условиям исполнения понадобится ограждение бассейна и подвод к нему вентиляции. Система с возможностью использования тепла установки для отопления цеха для этой установки не предусмотрена, или требует сложных воздуховодов и строительных работ. Более простое сервисное обслуживание и монтаж чем в установке с полностью затопленным в бассейне теплообменником.

Сервис - 1 раз в 3 месяца требуется очистка внутренних поверхностей трубчатого теплообменника диаметром 100 мм и длиной 6 метров. Требуется небольшой приямок под топливный бак, или он может отсутствовать совсем, если слив в топливный бак ниже уровня теплообменника.

Этот вариант можно применять в установках работающих на открытых площадках в условиях мягкой зимы -5  0С

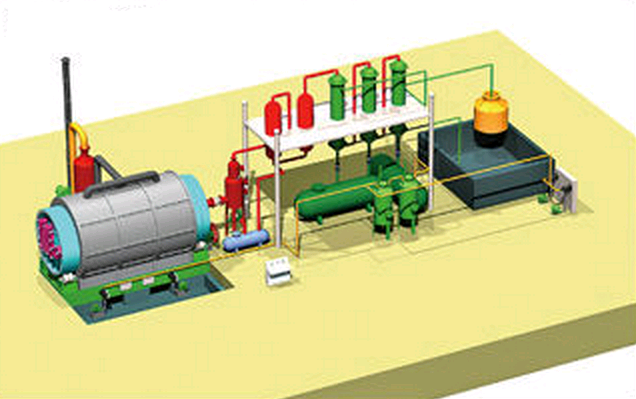

Пиролизная установка с охлаждением пиролизного масла в кожухотрубном теплообменнике.

Большая поверхность теплообмена по сравнению с первыми двумя вариантами, возможность комплектовать установку сепараторами и вакуумными модулями. Более высокое качество пиролизного масла, нет приямков под топливные баки, более компактная установка, требуется бассейн меньших размеров 2,5х3х1,2 метра, Легко и без дополнительного места монтируется система охлаждения установки с возможностью отопления цеха в зимний период и адаптированная к холодному климату система охлаждения воды.

Для установки требуется изготовление площадки для монтажа теплообменников

Чистка внутренних труб кожухотрубного теплообменника диаметром 40 мм. и длиной 3 метра 1 раз в 3 -4 недели.

Мы рекомендуем именно эту комплектацию пиролизной установки. Все цены на сайте даны для этой комплектации установки.

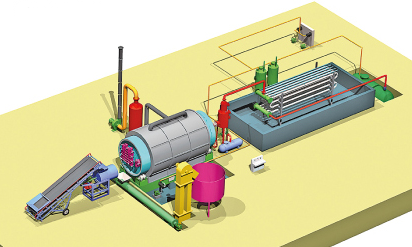

Полностью автоматизированная пиролизная установка с орошаемым трубчатым теплообменником расположенным над бассейном.

Установка в исполнении 2 дополнительно оборудована автоматической системой извлечения и хранения углерода, автоматической системой  загрузки. Система автоматической загрузки материалов в реактор установки снижает тредоемкость и время загрузки, повышает плотность загрузки реактора установки. Это повышает производительность установки, снижает сроки окупаемости.

Установка может комплектоваться системами охлаждения пиролизного масла с затопленным в бассейне теплообменником и кожухотрубным теплообменником.
